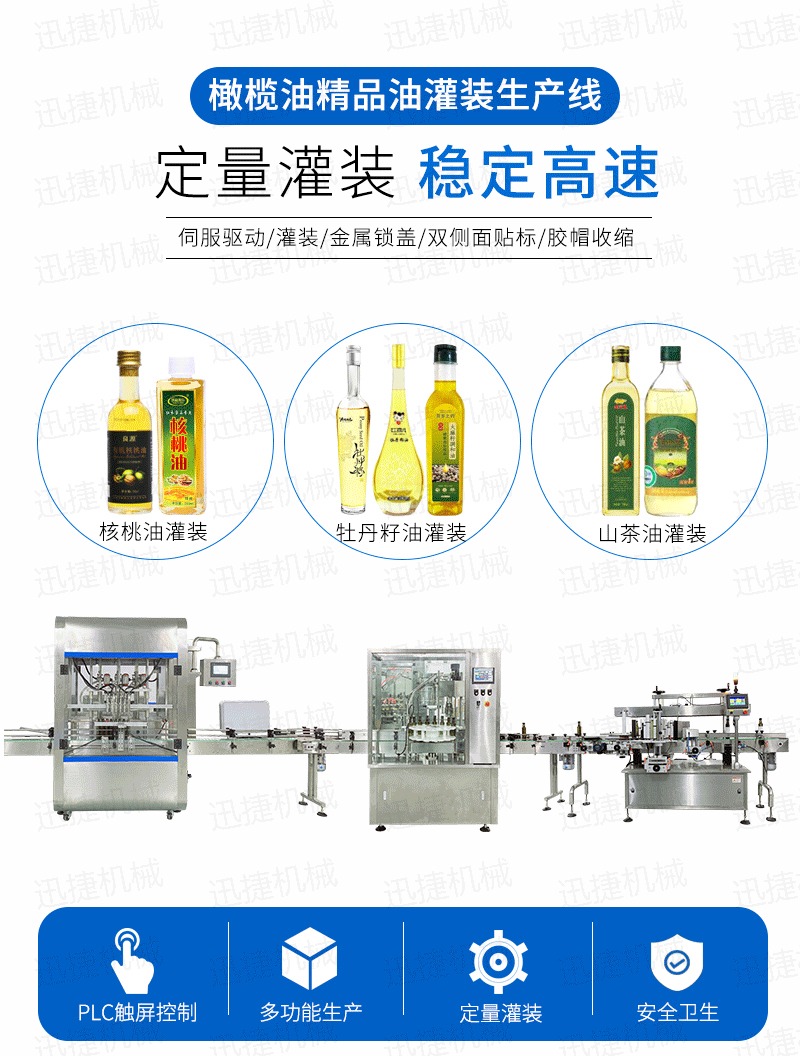

山茶油精品油灌装生产线

 油脂灌装分装机     |      2020-05-28 10:22

山茶油精品油灌装生产线设备如下:
①灌装线:自动理瓶机—全自动气洗洗瓶机—紫外线杀菌机—全自动灌装机自动灌装—灯箱杂物检测—全自动金属锁盖机(含充氮)—灯检—不干胶贴标机双面贴标(贵司自备)—胶帽收缩机—喷码机自动喷码(贵司自备)—人工在不锈钢平台上装箱或者装礼盒—封箱机自动胶带封箱(封箱同时进行纸箱喷码);
本灌装流水线设备具有稳定可靠、自动化水平高,相比同类产品有着更长的使用年限,维护简单,整线中各设备的协调性、连贯性强,整线设计合理等特点。灌装设备系统结构,整线满足量产化、集成化生产的需要。

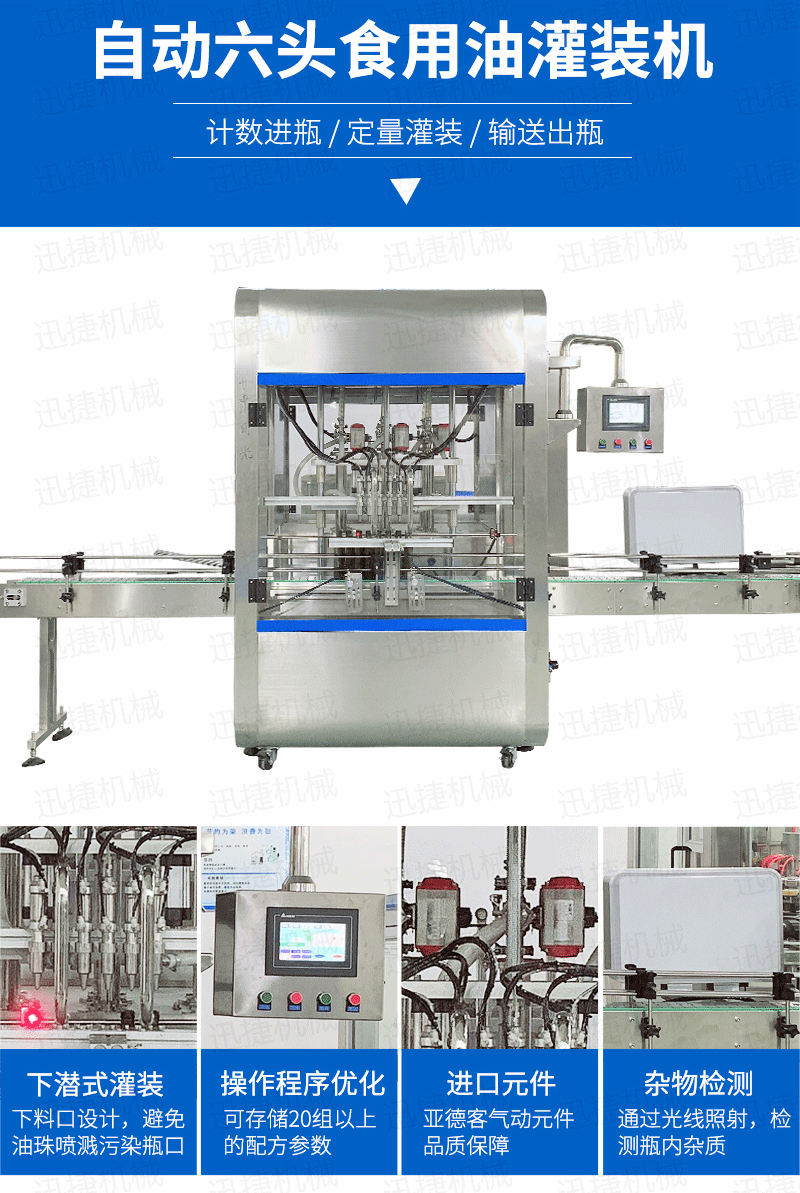

山茶油精品油灌装生产线采用伺服柱塞式计量灌装原理,多项专利认证,适用于各种规格(0.1-1升可兼顾到2升灌装)的南瓜籽油、榛子油、牡丹籽油、芝麻油、核桃油、山茶油、亚麻籽油、棉籽油、橄榄油、大豆油、玉米油、菜籽油等食用油灌装。设备采用伺服系统定量推料,在人机界面数字化调节计量,并且可设定100ml或200ml等所需计量,触摸屏一触即达,而且可以单头微调计量。操作简单,维护方便,节省人工成本,生产效率更高。
1.真空回吸系统保证灌装过程中无滴漏现象,不会污染输送链板和瓶体。灌装头和气缸采用分体式机构,可单独拆卸,不会出现液体渗漏损坏气缸的情况。气缸经久耐用,其他密封等配件使用标准件,更换维护简单方便。
2.整机采用优质SUS304不锈钢框架,与物料接触部位均采用优质316L不锈钢材质,防腐效果好。外包不锈钢和钢化玻璃门罩将机体密封,全部采用卫生级管道,连接部位全部采用快接接口。
3.采用下潜式灌装,在桶口以内约5-8mm处进行灌装,下料口设计,避免了灌装速度快产生细小油珠喷溅污染瓶口的现象产生。配合多段式快慢速灌装,可以保障高速灌装时全速灌装,又可有效解决气压过高快速灌装时泡沫溢瓶现象,自我保护更安全,稳定,延长设备使用寿命。
4.电气结合,配套元件保证品质,确保整机运行稳定可靠。
5.采用SUS316L不锈钢一次成型航模级缸筒,内壁无误差,精度更高。
6.根据灌装机11年的研发经验及市场反馈,我公司自行研制成功的无残留角做灌装三通阀。该三通阀结构简单、性能可靠,优点在于使用寿命长,密封可靠,长时间使用后不漏料。
7.灌装机操作程序优化,可存储20组以上的配方参数。客户灌装不同规格,不同密度的物料时,参数可预设存储,使用时一键切换,操作更加简单方便,同时降低了对操作工人的技术能力要求。灌装采用电机升降结构,不同规格灌装时直接在触摸屏上调整灌装头高度,一键完成,无需人工反复定位调整,更方便。
8.伺服电机驱动稳定的双丝杠传动机构,确保了活塞运动行程高精度,实现了有效灌装。采用滚珠丝杠和导柱两侧安装、滚珠丝杠与升降横梁分体联接的方式,滚珠丝杠更换非常方便,单人即可拆装且无需拆卸升降横梁。
9.食用油专用管子:真正的卫生级食品软管,具有耐油性、抗氧化性、TC快装接头,避免软管滴落,使用寿命长。

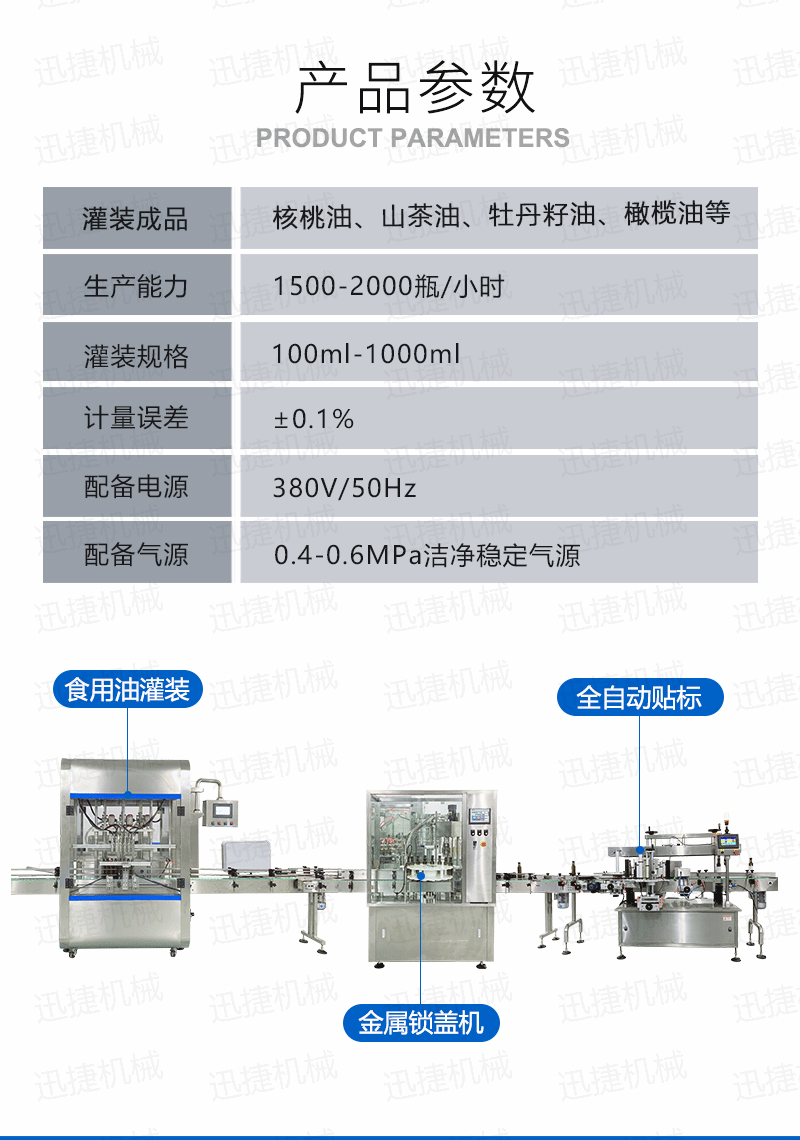

山茶油精品油灌装生产线参数
1.灌装容量:0.1-1L
2.灌装速度:1000-1500瓶/小时(以500毫升计算)
3.灌装精度:±0.1%
4.电流:3A
5.电源:380V50/60Hz
6.功率:2.5KW
7.气压:0.5-0.7MPa
8.设备尺寸:2000*1800*2400(mm)(参考尺寸)

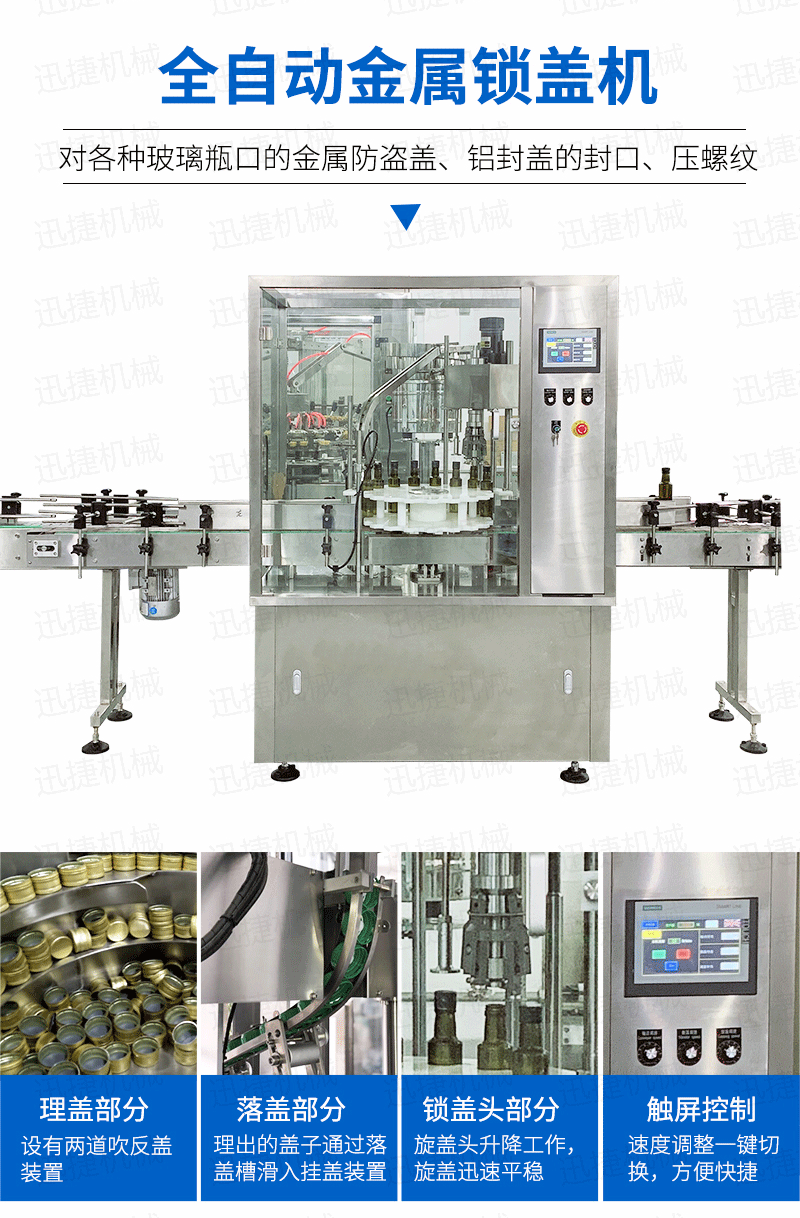

锁盖机简介
本设备适用于医药、农药、食品、化妆品、化工等行业,主要针对各种玻璃瓶口的金属防盗盖、铝封盖的封口、压螺纹等。该设备可单机使用,也可以与灌装机等设备组成生产流水线自动作业;
理盖部分
1.此全自动理盖机,配合上盖机使用,盖子上满后有光电检测,控制上盖机自动停止,盖子数量不足时控制上盖机自动上盖。
2.理盖器中设有两道吹反盖装置,确保理出来的盖子是100%朝下。
落盖部分
1.理盖器理出的盖子通过落盖槽滑入挂盖装置中,其宽度可根据盖子大小调节。
2.落盖槽上装有光电检测盖满和盖少进行自动控制。
锁盖头部分
1.电机带动旋盖头升降工作,动作平稳,旋盖准确;
2.更换规格只需要调节锁刀即可,2分钟即可完成不同产品的切换,特别适合规格瓶型比较多的产品;
1、主体采用优质304不锈钢制作,升降铝块经阳极氧化处理,美观,坚固耐用。
2、升降座可通过丝杆上下调整并有位置指示器指示当前位置,避免多种瓶型调整时的失误,使不同高度瓶型之间的调整方便快速。
3、本机使用快拆式锁盖模具,不同尺寸瓶盖可轻易更换。
4、设备全部元器件均空气开关、断路器、接触器,光电开关和中间继电器使设备具有高度可靠性。
5、采用直线式加转盘式设计,可兼容各种瓶型(包括异型瓶),真正做到一机多用,使设备具有更高的性价比。
6、整机多点检测,当进口无瓶、出口堵塞、定位不准、瓶身倾倒均自动停机。
7、可按不同的容器和瓶盖,更换锁盖头部件及星盘,更换操作简便。
8、间歇式星盘定位,无瓶或定位不准均暂停作业。
9、锁盖头部有缓冲装置,进一步降低损坏率。

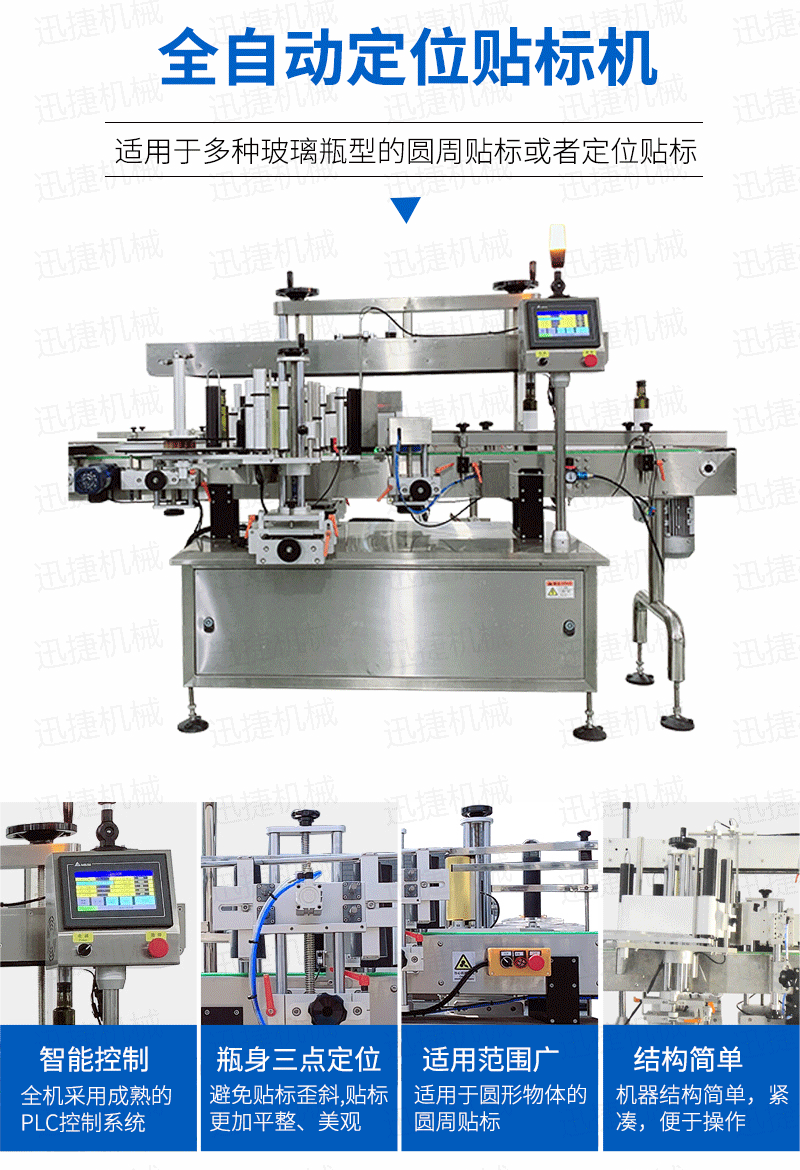

贴标机简介
本机适用于食品、医药、化妆品及其它轻工行业中的扁瓶贴标、方瓶贴标、圆瓶贴标之理想设备。功能先进,操作简单,结构紧凑。采用光电检测,PLC控制,触摸式软件操作,输送带、扶正带、顶带、卷瓶带均为无级变频调速,具有贴标准确、精度高等优点;同时具有无物不贴标,无标自动校正、自动检测等功能。本机既可单机使用,也可与其它包装机自动连线使用。
技术参数
1.适用标签长度:6mm~250mm
2.适用标签宽度(底纸宽度):20mm~150mm
3.适用产品尺寸(长×宽×高/厚):长:40mm~400mm;宽:40mm~200mm;高:0.2mm~150mm
4.适用标卷外径(mm):φ350毫米以下均可
5.适用标卷内径(mm):φ76mm
6.贴标精度(mm):±1mm
7.出标速度(m/min):步进:19m/min伺服:25m/min
8.贴标速度(pcs/min):步进:40~150pcs/mi伺服:50~200pcs/min
9.输送速度(m/min):步进:5~19m/min伺服:5~25m/min调速:5~18m/min
10.重量(kg):约180kg
