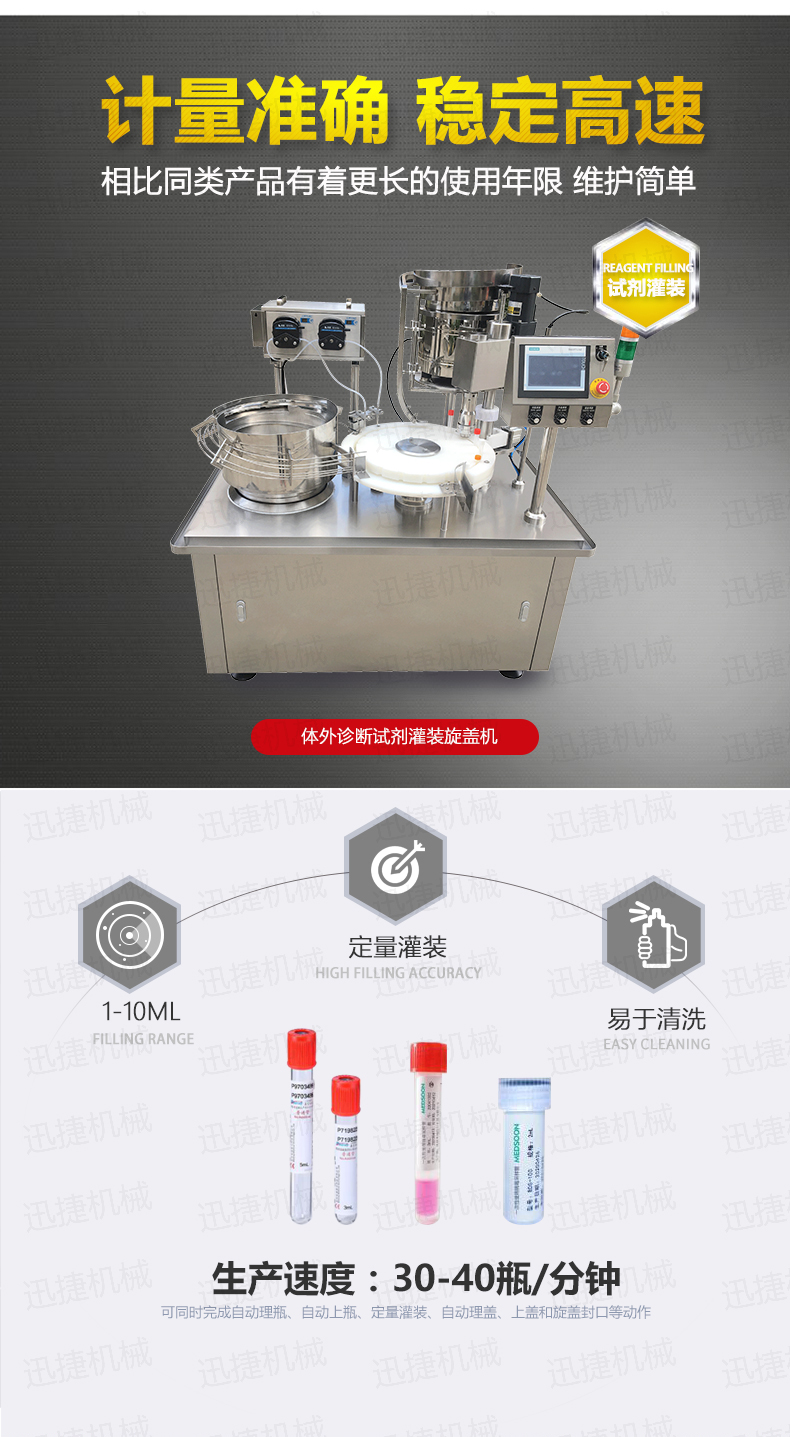

诊断试剂灌装旋盖一体机设备简介:
本机是在引进技术的基础上,由我公司自主研发的一款IVD诊断试剂灌装旋盖一体机,能同时完成自动理瓶、自动上瓶、定量灌装、自动理盖、上盖和旋盖封口等动作。本机采用高精度封闭式凸轮分度工位器,精度高,运行可靠,使用寿命长。该分度器结构简单,长期使用无需维修。该型号设备主要用于ⅣD体外诊断试剂制药、生物制药行业及科研领域装。机器设计紧凑合理、外形简洁美观,灌装量调节方便。

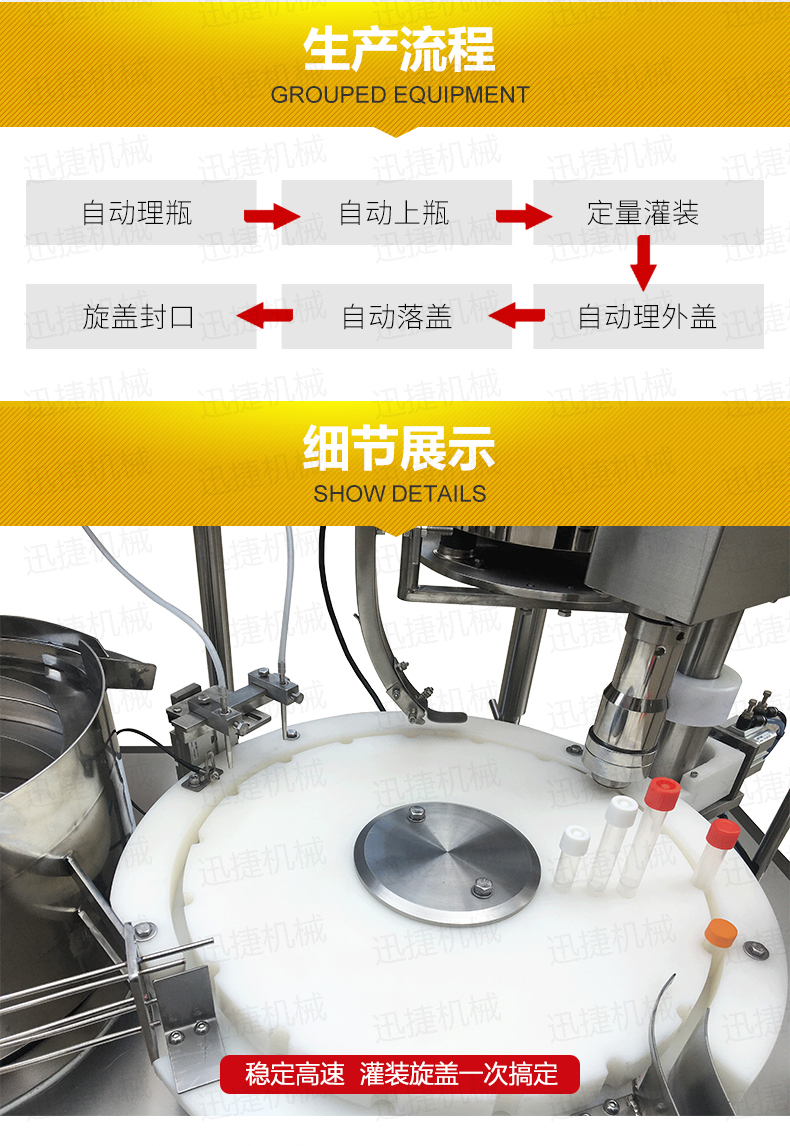

诊断试剂灌装旋盖一体机设备原理:
本机为试剂瓶的专用灌装设备,能完成自动理瓶、进瓶、液体灌装、自动理盖、戴盖和旋盖封口。管子放于理瓶器中,由理瓶器整理成列,再由气缸逐个送入等分盘中,等分盘作16等分的间歇运动,瓶子随等分盘转动;经灌装工位时,灌装头分二次灌装;再经戴盖工位时,盖子自动戴在瓶口上;再经旋盖工位,旋盖头下降,将盖子旋紧在瓶口上。完成灌装封口的瓶子,被气缸推到贴标输送带中,再被送到后道贴标工位上。理瓶和理盖由振震器完成,灌装为由双头蠕动泵完成,贴标送瓶由贴标机上的输送电机完成。各机构在PLC控制下,共同协调完成各个动作。

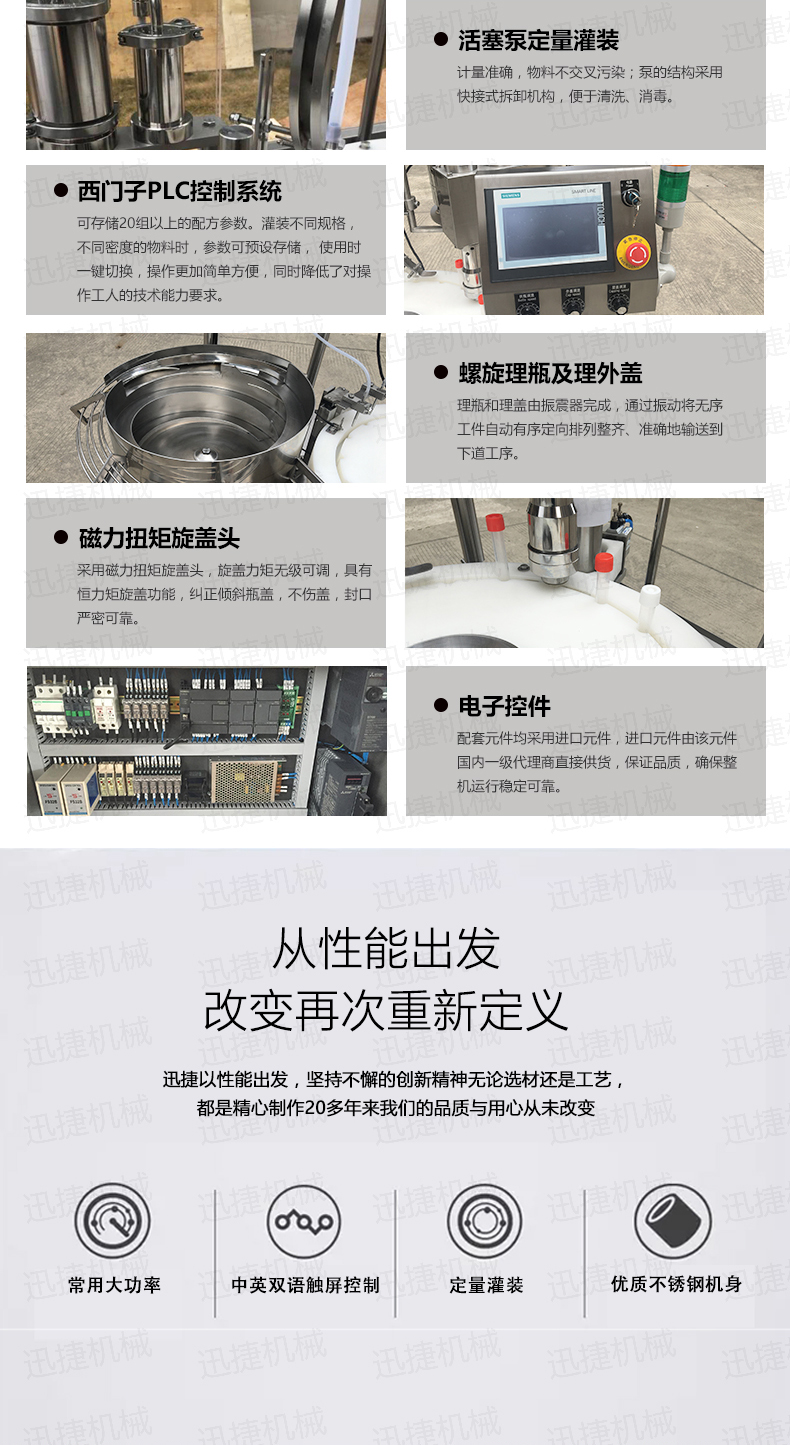

诊断试剂灌装旋盖一体机设备特点:
1、采用高精度蠕动泵执行灌装,精度高,物料不交叉污染;泵的结构采用快接式拆卸机构,便于清洗、消毒。
2、西门子PLC控制系统,彩色触摸屏显示。
3、该机具有缺瓶不灌装和自动计数功能。
4、灌装针头设有防滴漏装置。
5、灌装时灌装头潜入瓶底,缓慢上升,可有效防气泡。
6、采用磁力扭矩旋盖头,旋盖力矩无级可调,具有恒力矩旋盖功能,纠正倾斜瓶盖,不伤盖,封口严密可靠;
7、物料接触部分采用SUS316L不锈钢制造,整机外观为SUS304不锈钢,完全符合GMP要求。
8、本机可选配防尘罩搭配层流罩(FFU)结构,可达到局部百级环境下完成灌装及封盖。

诊断试剂灌装旋盖一体机理瓶(盖)工位介绍:

振动盘料斗下面有个脉冲电磁铁,可以使料斗作垂直方向振动,由倾斜的弹簧片带动料斗绕其垂直轴做扭摆振动。料斗内瓶子或者瓶盖,由于受到这种振动而沿螺旋轨道上升。在上升的过程中经过一系列轨道的筛选或者姿态变化,瓶子、瓶盖能够按照组装或者加工的要求呈统一状态自动进入组装或者加工位置。  其工作目的是通过振动将无序工件自动有序定向排列整齐、准确地输送到下道工序。

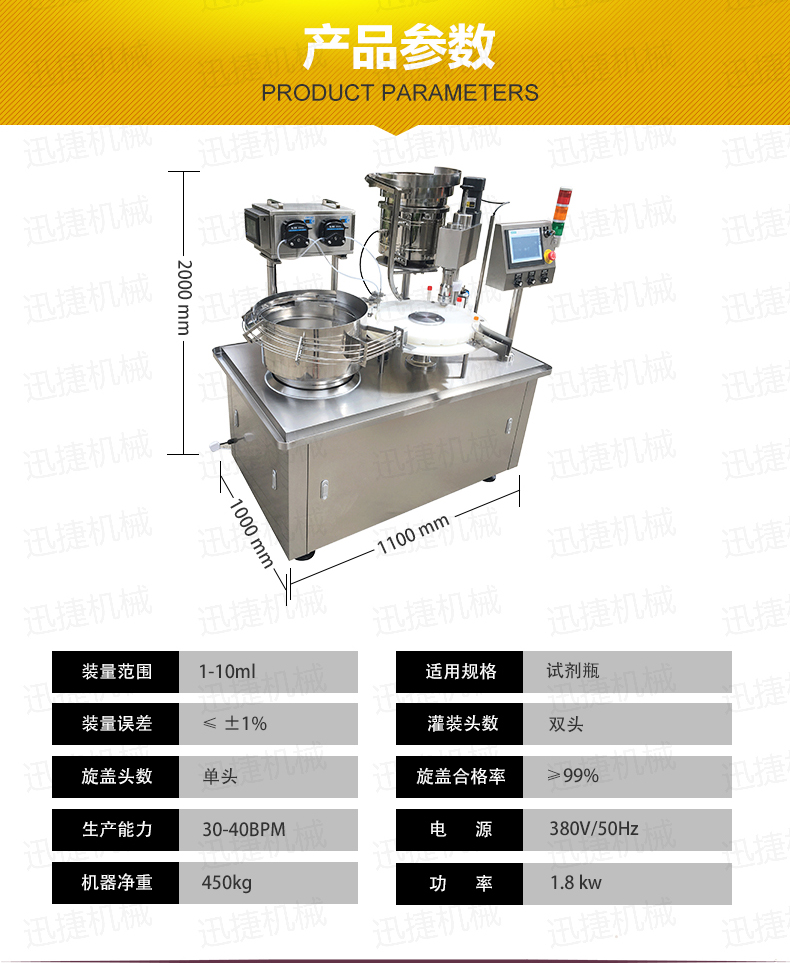

主要技术参数:
装量范围  1-10ml
适用规格  试剂瓶
装量误差  ≤  ±1%
灌装头数  双头
旋盖头数  单头
旋(轧)盖合格率  ≥99%
生产能力  30-40BPM
灌装方式  蠕动泵流量式灌装
电源  380V/50Hz
功率  1.8  kw
机器净重  450kg
外形尺寸  1100*1000*1800mm
产品细节:
灌装头部分  落盖部分
产品质量保证及售后服务的承诺
1.按  供方保证所供设备是全面按    ISO9001  :  2015  标准设计和制造的,其质量管理模式是通过认证和有效的。
2.  供方保证对其外购配套部件设备的质量负责,采购中均进行了严格的进厂检验,并保证提供其产品质量合格保证书。使用说明及检验报告等有关资料。
3.  保证所提供加工工艺完善,检测手段完备,是用一流的工艺和材料制造而成的,且技术先进,外形美观,在各方面符合各项技术要求规定的质量。规格和性能要求,并保证所提供的设备在现场经过正确安装。正常运转和保养,在使用寿命期内有满意和可靠的性能。
4.  供方保证在交货前对设备的质量、规格、性能和数量等进行全面的检验。
5.  本公司产品投入运行质保期内免费维修服务,期满后服务不停止。
6.  在产品保修期之内,经供需双方配合,保证提供需方所需的备品备件,以优惠的价格满足需方对备品备件的要求。
7.  供方保证按需方的时间要求,选派专业的工程技术人员到设备安装现场安装,调试工作,直到设备正常运行。
8.诺设备调试验收,正常运行后,供方承诺  2  12    个月的质量保证期  。
9.  切实履行质保承诺,保修期内如出现非人为导致的设备故障(易耗件除外),我公司将免费修复或更换。经沟通确定问题后,省内8  8  小时到位,省外8  48    小时到位,派专业的维修人员到达现场。
10.  确保设备长期稳定的运转,我们  每年不定期对产品进行跟踪服务  ,  并根据需方提要求联合维修保养,每年提供一至二次免费上门服务。
11.  免费对需方维修、产品检测维护人员提供技术及注意事项的培训。


+
